Трансформатор с супер мягким рукавом
Цена:
3600.00 грн
Описание

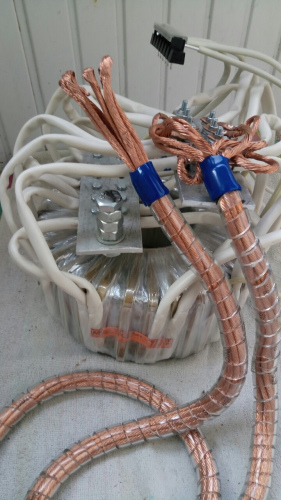

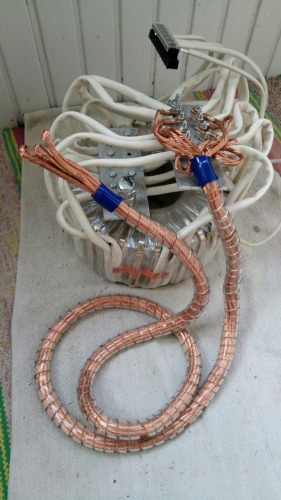

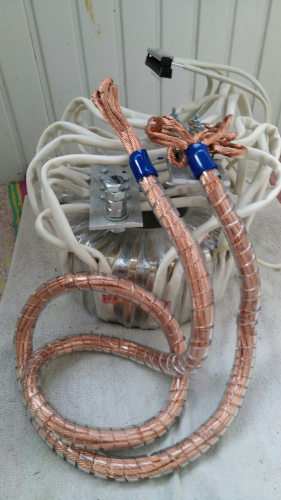

Сечение рукава 60 кв.мм и длинной 1,65м. Каждая жила рукава обжата в медный наконечник и подключен ко вторичным обмоткам. Силиконовый шланг, разрезан спиралью, обеспечивает изоляцию, мягкость и держит жилы рукава вместе. Второй рукав не установлен, так как подключается к изделию, а не инструменту и может быть не особо гибким, набранным из имеющихся. Чехол их ХБ ткани придаст рукаву эстетический вид.

Трансформатор напряжения силовой однофазный тороидального типа, предназначен для работы аппаратуре типа "споттер", работающей от сети переменного тока частотой 50 Гц и напряжении 220В.

Выходное напряжение регулируется в пределах ~4...6 В с помощью отводов по первичной обмотке 190-205-220-235-250В

Концы выводов вторичной обмотки скоммутированы на две алюминиевые пластины соответствующего сечения для удобного подключения и возвышаются над плоскостью трансформатора на ~250 мм.
Сечение провода вторичной обмотки, 246 мм.кв.
Ток холостого хода = ~0,5-2,0А
Мощность магнитопровода и его сечение = 5820 / 52Вт/см.кв.
Расчетная плотность тока в обмотках =1,83 А/мм.кв.
Ток номинальной нагрузки по первичной обмотке = 8,2 А
Сечение провода первичной обмотки = 4,9мм.кв
Напряжение вторичной обмотки в холостом ходу = 5В
Сварочный ток на концах вторичной обмотки = ~1500-2000 А
Габариты после намотки (D*d*H) 250*100*110 мм
Масса 21,5 кг
