Плата управления для споттера, контактной сварки с автостартом
Цена:
1500.00 грн
Описание

Регулятор с автостартом для споттера, контактно-точечной сварки, на ~220В и на АС~380В при наличии "0" для 380В.(+80грн для 380в)

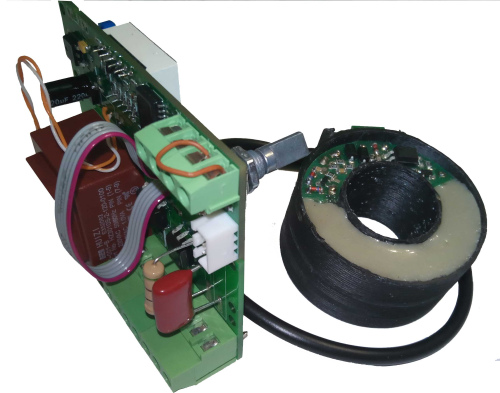

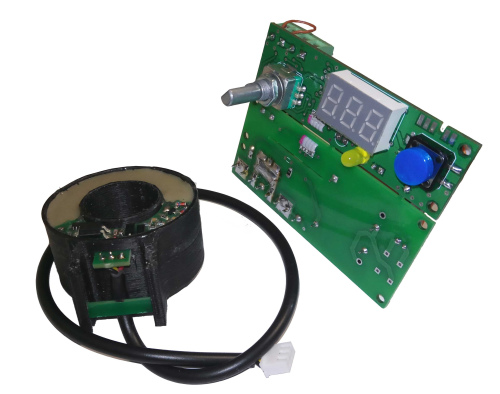

Обеспечивает регулировку времени рабочего цикла и мощности, датчик обеспечивает автостарт при касании силовых электродов к изделию с заданной задержкой включения. Датчик подключается в разъем подключения на регуляторе и навешивается на один из выводов вторичной(силовой, выходной обмотки) обмотки. Вывод обмотки или силовой кабель должен проходить через отверстие диаметром 24мм в средине датчика. При этом возможность управления кнопкой остается. В режиме усадки металла управление только по кнопке.

1) Режим споттера, контактной сварки(регулировка времени, мощности

рабочего цикла, задержки времени включения для автостарта )
2) Режим усадки металла угольным электродом(без ограничения времени, но с возможностью регулировать мощность во время цикла). Цикл продолжается пока удерживается кнопка СТАРТ.

Установленные параметры сохраняются для каждого из режимов. (мощность для споттера и мощность прогрева, усадки).

Выполнен не базе микроконтроллера, что позволило обеспечить цифровое управление, точность настроек и высокую повторяемость сварки. Алгоритм сварки содержит математическую функцию защиты от перегрузки по пусковому току.

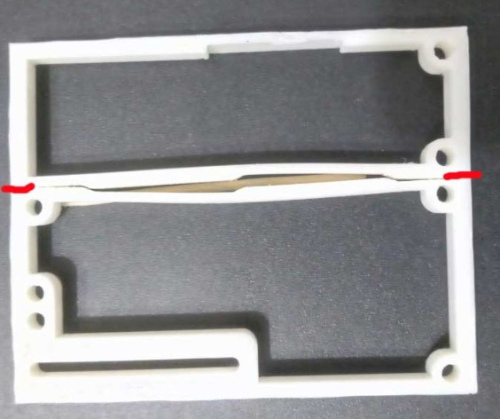

Плата состоит из 2-х частей и при необходимости разделяется на две части для удобства установки в местах с ограниченным доступом.

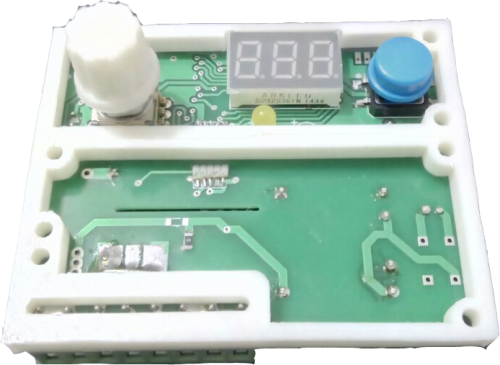

В качестве регулятора используется энкодер.(без упорное вращение вала и нажатие на вал).Выбор параметра время "-t-", мощность "-P-", время задержки автостарта "Ast" осуществляется нажатием на регулятор. Параметр устанавливается как обычно вращением регулятора. В меню "Ast" вращая регулятор в минимум автостарт отключается, о чем свидетельствует надпись на индикаторе "Off". Для удобства регулятор размещен СЛЕВА т.к. в большинстве случаев правая рука на манипуляторе.

Силовой узел, управляющий первичной обмоткой трансформатора, СИМИСТОР,(встречно-параллельное соединение 2-х тиристоров),  выбирается самостоятельно или за дополнительную плату:

- СИМИСТОР BTA100-800(+140грн)
- СИМИСТОР BTA41 (+65грн),

Плата управления устанавливается в аппарат или в отдельный корпус (выбирается самостоятельно) т.к. рассчитана на самодельное изготовление конечного устройства.

-Диапазон регулировки рабочего цикла выбирается при заказе: ****0.01- 3.5сек(1 сотая секунды или 1 полупериод- полуволна) точность 0.01сек
****0.1-3.5сек точность 0.1сек(1 десятая секунды)
-Диапазон регулировки мощности 5%-100% точность 1%
-Алгоритм сварки содержит математическую функцию защиты от перегрузки по пусковому току.(не выбивает автомат)
-Запоминание последнего значение МОЩНОСТИ для режима СПОТТЕРА и отдельно для режима УСАДКИ
-Запоминание последнего значение времени рабочего цикла.
-Запоминание последнего значения задержки для автостарта.
-Выключение автостарта для работы в труднодоступных местах только по кнопке.
-Подключение термостатов обеспечит защиту силовых симисторов (тиристоров) и трансформатора от перегрева. (На практике оказались практически не нужны для споттера)
-При перегреве на индикаторе появится надпись "hot", а при охлаждении до рабочей температуры снова отобразится выбранный параметр. Силовые клеммы рассчитаны до 20А(в импульсе больше) и провод диаметром до 4кв.мм. Что дает возможность простого подключения силового трансформатора непосредственно в плату.
При большей мощности коммутация внешняя.

Плата целиком (Ш х В х Т) 80 х 64 х 25мм(без учета индикатора и энкодера).
Плата индикации 80 х 25 х 15мм (без учета индикатора и энкодера).
Плата с трансформатором 80 х 37 х 25мм
